一、Trax31总线输入输出模块概述

　　英吉森电气的专用工业总线ISBUS不仅能配接各种类型的气体探测器，还可以配接总线输入输出模块，完成对联动设备的监视和控制，而且操作快速便捷、易于维护、有助于节省整体的安装及维护成本。

　　Trax31总线输入输出模块，主要用于连接需要气体报警控制器控制的消防联动设备，如警铃、声光报警器、阀门、风机等，并可接收设备的动作回答信号。

二、Trax31总线输入输出模块性能特点

　　连接在ISBUS总线上，占用一个总线地址

　　需要24V直流电源供电

　　输出控制可在气体报警控制器上面编程

　　有2个状态指示灯，显示模块的工作状态

　　内部模块化单元，工业级接线端子，方便接线

　　有开关量的状态输入和继电器输出

　　抗射频/电磁干扰，减少误动作

　　铸铝外壳，隔爆防护适用于大多数恶劣工业环境

　　可与声光警报器一体安装

三、Trax31总线输入输出模块技术参数

型号	Trax31
名称	总线输入输出模块
品牌	英吉森
通讯方式	ISBUS现场总线信号
地址编码	拨码开关设定，范围1-127
报警输出	继电器常开点输出，触点功率3A15VAC/30VDC
监视输入	无源触点常开输入，带线路监视
防爆标志	ExdIICT6
工作电压	18~32VDC
功耗	≤0.2W
工作温度	-40℃~+70℃
工作湿度	5~95%RH
IP等级	IP65
存储温度	-40℃~+70℃

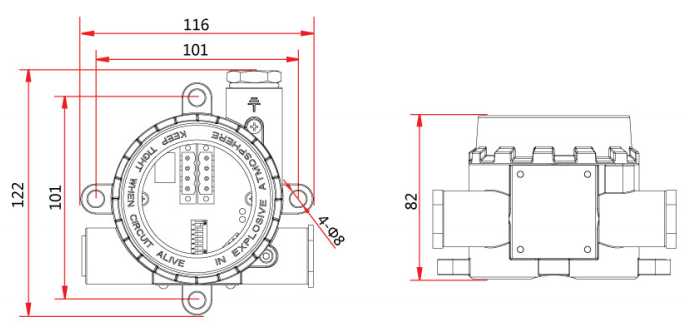

四、Trax31总线输入输出模块外形尺寸及安装尺寸

五、Trax31总线输入输出模块安装方式

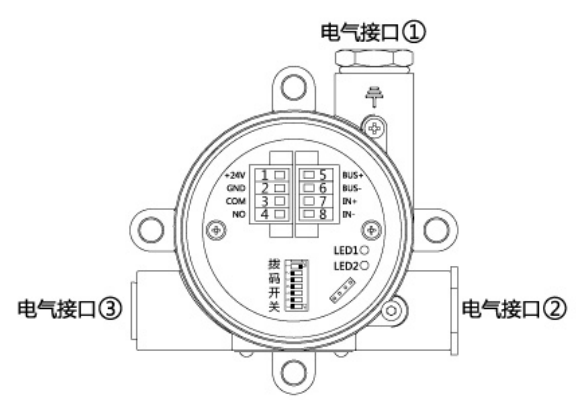

六、Trax31总线输入输出模块接线端子说明



　　端子说明：

　　Trax31模块通过8位端子与外部接线。如图，其中其中+24V、GND分别接电源24DC的正端和负端，BUS+、BUS分别接通讯总线正端和负端；COM、NO为联动报警继电器中点和常开点输出端子，IN+、IN-是无源干触点常开反馈监视输入端。

　　电气接口：

　　进线口①：M20×1.5(内螺纹)

　　进线口②：M20×1.5(内螺纹)

　　进线口③:1/2"NPT(内螺纹)

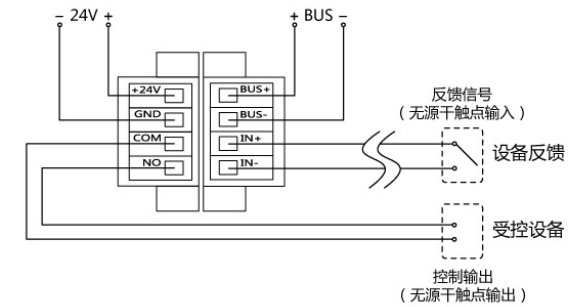

七、Trax31总线输入输出模块接线方式

　　注意：IN+和IN-为无源干触点常开反馈监视输入端，需要配接终端器如下图，若未连接终端器控制器会报开路故障。如不使用反馈开关，应将终端器接在，模块内部。

多个模块连线方式
