一、FDCL221-CN线路隔离模块概述

　　FDCL221-CN线路隔离模块（瑞士生产），用于探测并隔离FDnet回路中的短路部分。为防止因短路而使多条分支同时失效，隔离模块之间是相互连接的。当多条分支同时连接到FDnet上的一个点时，如果各分支之间没有安装其它的SintesoTM系列现场部件时，建议安装此隔离模块。将已有的非编址系统接到可编址的SintesoTM系统中；生成FDnet回路的T型分支；LED指示灯状态显示；通过FDnet与控制器通讯(独立地址)；既可以安装在介质盒里，也可安装在控制器内。

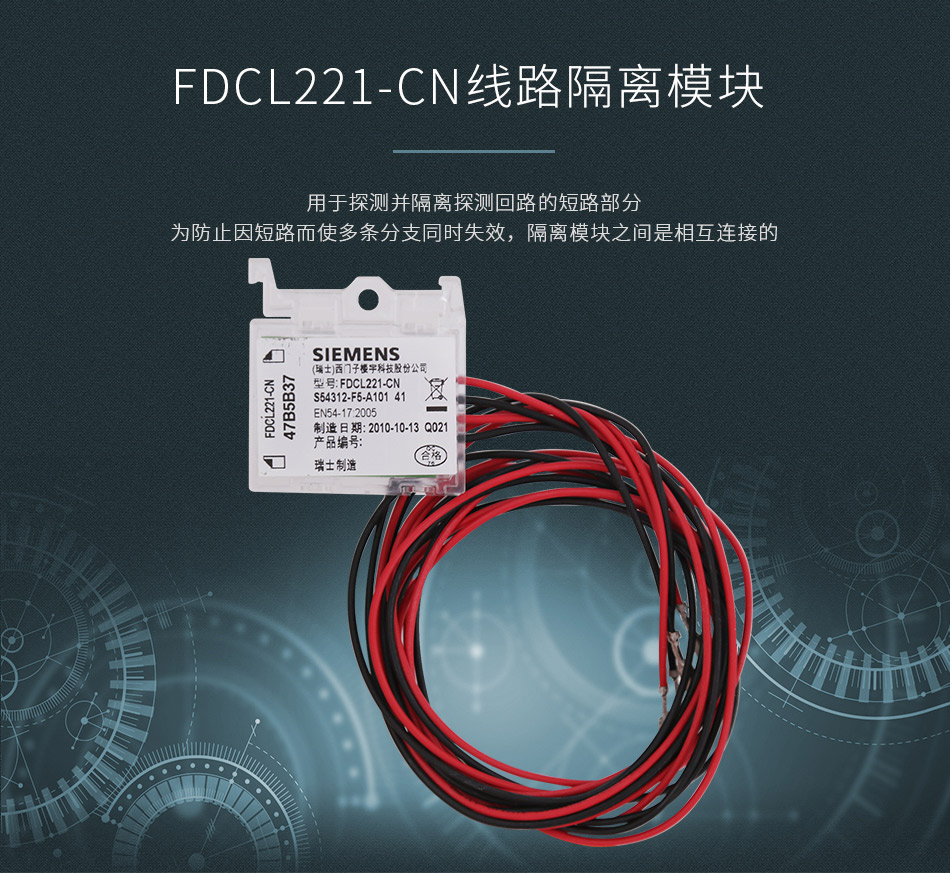

　　◆FDCL221-CN线路隔离模块(瑞士生产)

二、FDCL221-CN线路隔离模块特性

　　◆用于探测并隔离FDnet回路中的短路部分。为防止因短路而使多条分支同时失效，隔离模块之间是相互连接的。

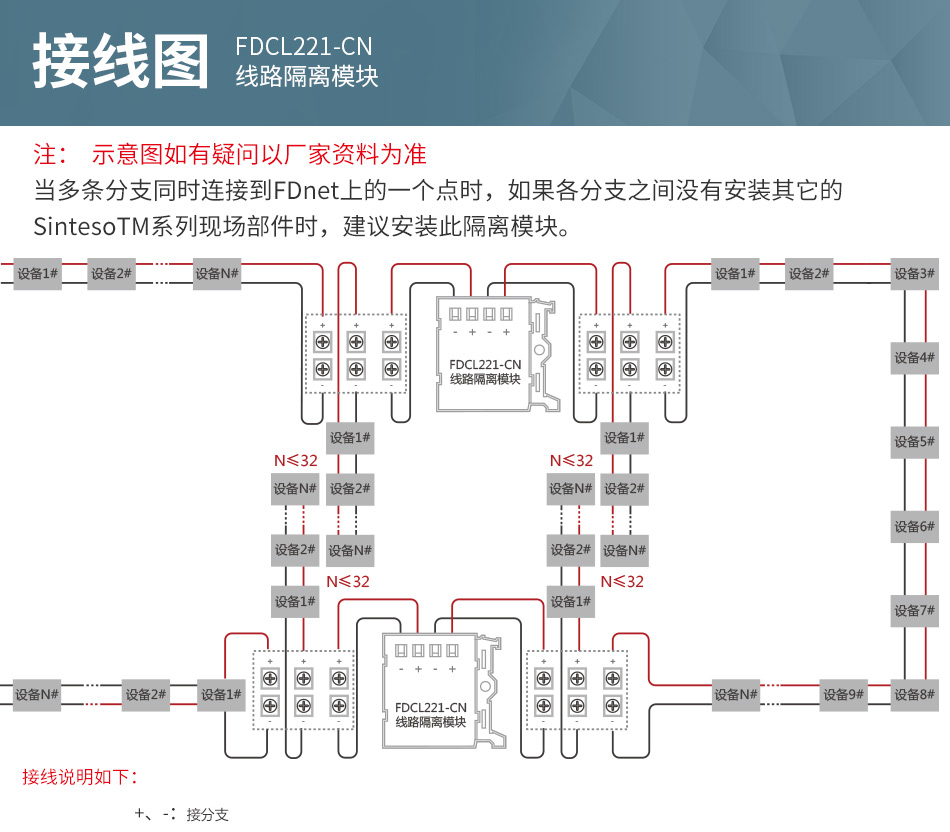

　　◆当多条分支同时连接到FDnet上的一个点时，如果各分支之间没有安装其它的SintesoTM系列现场部件时，建议安装此隔离模块。

　　◆将已有的非编址系统接到可编址的SintesoTM系统中

　　◆生成FDnet回路的T型分支

　　◆LED指示灯状态显示

　　◆通过FDnet与控制器通讯(独立地址)

　　◆既可以安装在介质盒里，也可安装在控制器内

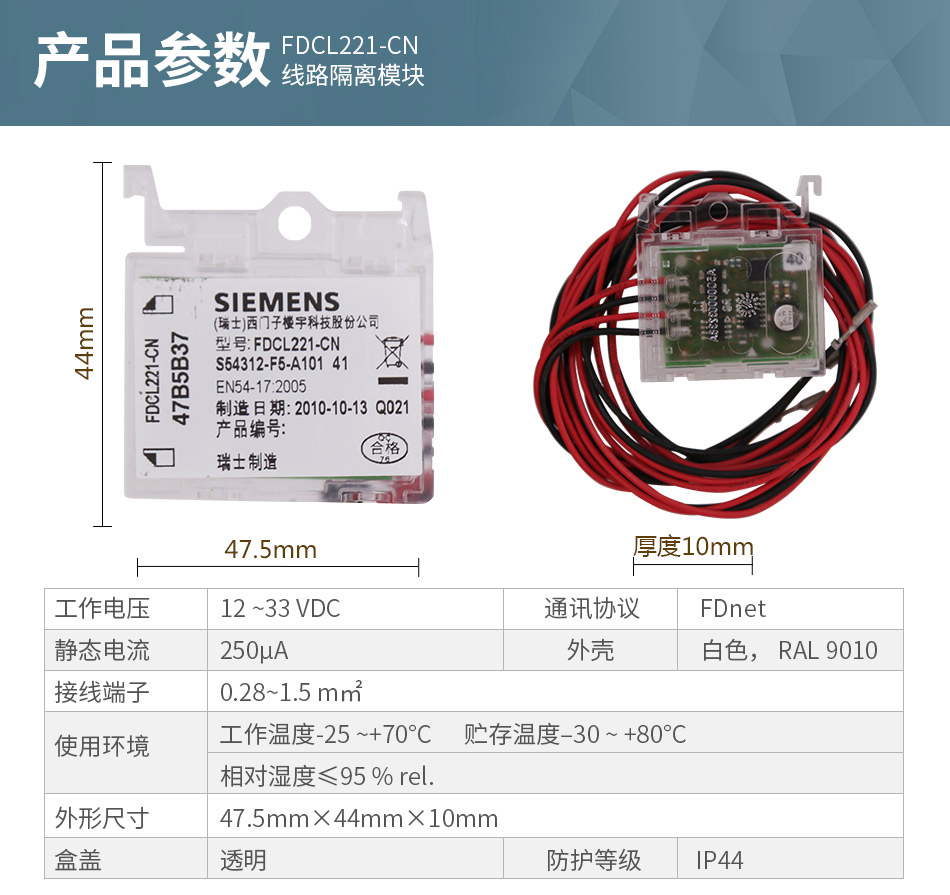

三、FDCL221-CN线路隔离模块参数

　　◆工作电压12...33VDC

　　◆工作电流(静态)250μA

　　◆工作温度–25...+70°C

　　◆贮存温度–30...+80°C

　　◆相对湿度≤95%rel.

　　◆通讯协议FDnet

　　◆接线端子0.28...1.5mm2

　　◆尺寸(mm)44x47.5x10

　　◆重量(Kg)0.040

　　◆颜色透明
