一、GS-FP-863消防电话插孔产品概述
凯德GS-FP-863消防电话插孔是非编码设备，主要用于将手提消防电话分机连入消防电话系统。消防电话插孔需通过GS-FP-864消防电话插孔接口接入消防电话系统，不能直接接入消防电话总线。多个消防电话插孔可并连使用，接线方便、灵活。每只消防电话插孔接口最多可连接100只消防电话插孔。
二、GS-FP-863消防电话插孔主要技术指标
|
使用环境
|
温度：0～40℃
相对湿度≤95%，不结露
|
|
静态工作电流
|
< 30uA
|
|
工作电流
|
挂机电流 <0.4mA
摘机电流 <30mA(为手提分机电流)
|
|
外形尺寸
|
86mm×86mm×35mm（长×宽×深）
|
三、GS-FP-863消防电话插孔结构特征、布线与安装

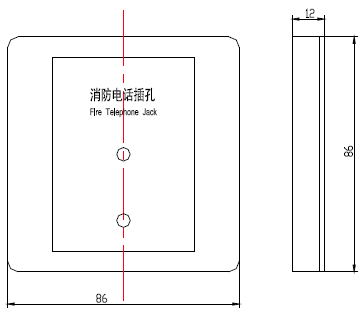

GS-FP-863型消防电话插孔外形尺寸及结构示意图如下：
电话插孔安装采用进线管预埋装方式，取下电话插孔的红色盖板，用螺钉或自攻螺钉将电话插孔安装在86H50型预埋盒上，安装好红色盖板。
布线要求：采用截面积≥1.0mm2的阻燃RVVP屏蔽线。
