一、USC6542三相四线电压电流传感器概述
USC6542三相四线电压电流传感器有通讯指示灯和运行指示灯以及报警指示灯，通讯指示灯闪烁则指示传感器在进行通讯；运行指示灯亮指示传感器正常运行；报警指示灯亮指示传感器所监测的设备出现故障。
二、USC6542三相四线电压电流传感器技术参数
|
型号
|
USC6542
|
|
工作电压
|
DC24V±10%
|
|
通讯距离
|
1200m
|
|
功耗
|
＜0.5W
|
|
通讯接口
|
RS485 接口
|
|
测量精度
|
5％
|
|
检测量
|
三相四线电压电流
|
|
测量范围
|
AC 20-500V AC 100mA-5A
|
|
安装方式
|
导轨式安装
|
|
工作温度范围
|
-10～55℃
|
|
相对温、湿度
|
20℃以下湿度90%不结露
|
|
防护等级
|
IP30
|
|
产品符合
|
GB/T17626-2-3-4-5-6
|
三、USC6542三相四线电压电流传感器外形尺寸

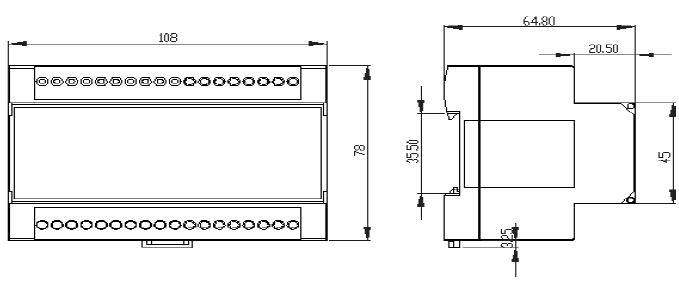

USC6542三相四线电压电流传感器外形尺寸图
四、USC6542三相四线电压电流传感器接线端子说明
USC6542三相四线电压电流传感器接线端子图
五、USC6542三相四线电压电流传感器接入系统图
USC6542三相四线电压电流传感器接入系统图
