一、ZE70/C-N-SA船用二氧化碳灭火系统概述
船用二氧化碳灭火系统采用高压贮存，手动操纵和遥控施放方式，在环境温度-10~50℃时，系统最高工作压力为14.7Mpa。
船用二氧化碳灭火系统性能满足《国际海上人命安全公约》以及《国际安全消防系统规则》的要求，同时满足我国船级社和船舶检验局海船和内河钢船建造规范（CCS和ZC）的要求，苏安消防船二氧化碳灭火装置已取得了我国CCS的认可。
二、ZE70/C-N-SA船用二氧化碳灭火系统制造标准
船舶行业标准《船用二氧化碳灭火装置》CB/T3294-1988
中华人民共和国海事局《内河船法定检验技术规则》（2011）
中国船级社（CCS）《钢质海船入级规范》（2012）
IMOMSC.206（81）国际消防安全系统规则（FSS规则）修正案第5章
三、ZE70/C-N-SA船用二氧化碳灭火系统技术参数
|
型号
|
ZE70/C-N-SA
|
|
名称
|
船用二氧化碳灭火系统
|
|
品牌
|
苏安消防
|
|
形式
|
固定式
|
|
公称压力
|
14.7Mpa
|
|
二氧化碳钢瓶容积
|
68L
|
|
氮气钢瓶容积
|
4L
|
|
充装率
|
≤0.67Kg/L
|
|
环境温度
|
-10℃+50℃
|
|
相对湿度
|
93±3%
|
|
主电源
|
AC220V 50HZ
|
|
备电源
|
DC24V/3A
|
|
警戒时功率
|
≤30W
|
|
工作时功率
|
200W
|
|
气动操作方式
|
遥控
|
|
遥控操作方式
|
就地操作
|
|
应急操作
|
就地操作
|
|
机械延时
|
20~40S
|
|
启动使用气体
|
N2
|
|
充装压力
|
5.9MPa
|

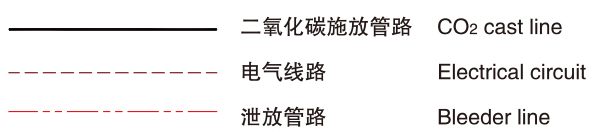

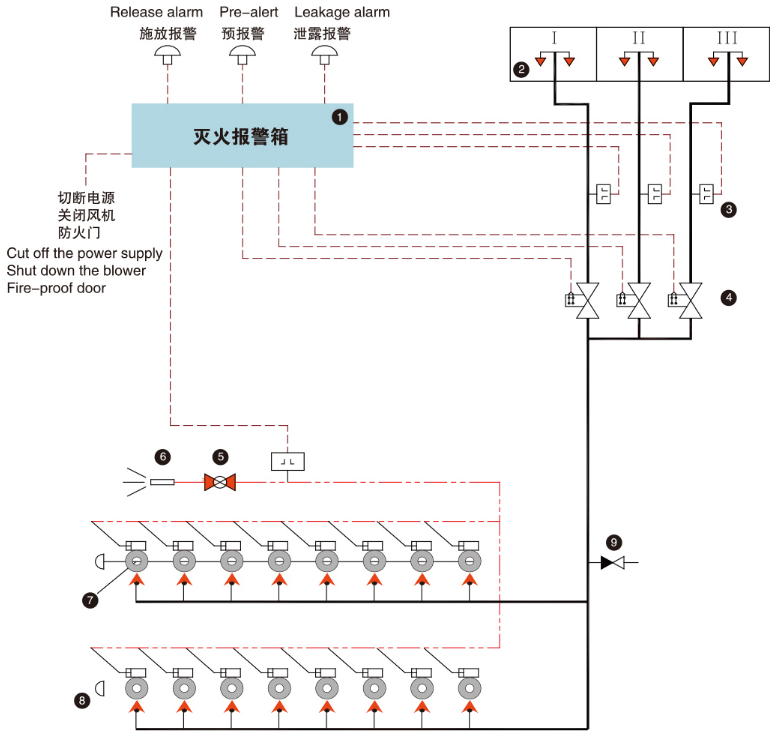

四、ZE70/C-N-SA船用二氧化碳灭火系统原理图
1、灭火报警箱|2、喷嘴|3、压力信号发送器|4、施放阀|5、背压阀|6、信号叫笛|7、气瓶组装|8、拉手箱|9、吹洗阀
