一、J-SAP-EIN20型手动火灾报警按钮简介
J-SAP-EIN20型手动火灾报警按钮内置CPU和智能软件，通过总线向火灾报警控制器发送报警信号，并点亮火警灯；内置按钮开关，可通过机械操作机构使其动作并自锁，通过工具使按钮复位；具有一组常开触点，供现场消防设备（如警铃）使用，当压下启动零件时，触点闭合。全面满足国标GB19880-2005《手动火灾报警按钮》有关要求，工作稳定可靠。
二、J-SAP-EIN20型手动火灾报警按钮性能特点
电子编码，唯一ID；控制器在线编址或编码器设地址，自动登录。
插拔式结构，便于安装。
采用工具复位。
内置对讲电话插孔，具有“电话”指示灯。
支持“数字总线”通讯协议。

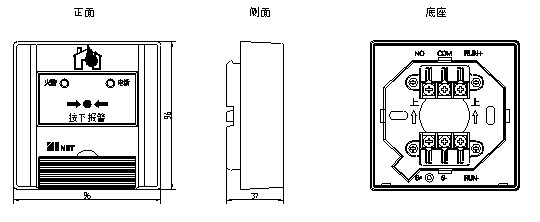

三、J-SAP-EIN20型手动火灾报警按钮外形及安装尺寸
三、J-SAP-EIN20型手动火灾报警按钮主要技术指标
|
型号
|
J-SAP-EIN20
|
|
使用环境温度
|
10C+55C
|
|
使用环境湿度
|
＜95RH（不凝露）
|
|
总线工作电压
|
24V脉动电压
|
|
内部按键触点容量
|
DC24V/0.1A
|
|
监视电流
|
≤0.35mA
|
|
总线长度
|
≤2000m
|
|
报警电流
|
≤0.85mA
|
|
线 制
|
两总线,无极性
|
|
外壳防护等级
|
IP30
|
四、J-SAP-EIN20型手动火灾报警按钮安装与接线
安装
手动火灾报警按钮应安装在明显和便于操作的墙上，距地高度1.5m，安装应牢固，不得倾斜；外接导线应留有0.10m的余量，且在端部应有明显标志。
将按钮底座用两只M4螺钉按照箭头方向固定在墙面上，底座上接好线后，将手报插在底座上。若想安装更牢固，可打开翻盖，用ST3.5x25自攻钉将手报固定在底座上。拆卸时请捏住手报左右两侧的下部向外拔。
接线
应选用截面积不小于1.0mm2的多股铜芯双绞线，总线最长距离不大于2000米。
底座上“S+”、“S-”分别为总线正、负极输入端子，“S+”、“S-”接入EI系列火灾报警控制器的回路总线（无极性连接）。
“NO”和“COM”为按键的一组常开点，根据需要使用；“RUN+”、“RUN-”为对讲电话接线端子，可根据需要接消防电话线（无极性连接）。
每个接线端子所接导线数量应不大于2根。
注：本产品不适用于室外、潮湿场所以及可能对壳体造成腐蚀、破坏的场所。
