一、GST-DY-100A型智能网络电源箱概述
GST-DY-100A网络型电源箱是为了解决现场设备的供电问题而开发的,设计输出功率为100W(DC24V4A)在完成从市电到DC24V转换的基础上另增加备用电源从而在市电断电后备电能够自动导入保证整个系统正常运行为了使备电可以循环使用我们设计了备电充电主备电切换备电保护等措施输出电压输出电流的动态显示可以让用户直观地了解整个电源箱的运行情况电源箱对自身健康情况的实时监测可以在发生主电故障备电故障输出故障输出过流或输出断路的情况下进行声光报警如果将网络型电源箱用总线与控制器连接在出现故障时电源箱可以以公司相应协议上报控制器使主机可以了解其运行情况另外可以用我公司地电子编码器对其进行现场地址编码。
二、GST-DY-100A型智能网络电源箱的特点
电源箱具有输出噪声小稳定性强及安装使用方便等特点主备电自动无间隙切换保证了在主电掉电情况下系统仍然能够正常工作完善的备电充电功能可确保蓄电池的循环使用。

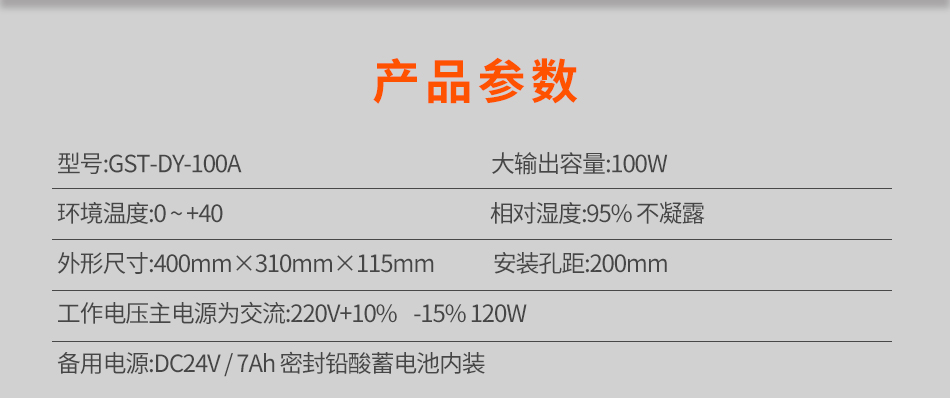

三、GST-DY-100A型智能网络电源箱的技术特性
|
型号
|
GST-DY-100A
|
|
工作电压主电源为交流
|
220V+10% -15% 120W
|
|
备用电源
|
DC24V / 7Ah 密封铅酸蓄电池内装
|
|
大输出容量
|
100W
|
|
适用环境
|
温度 0 ~ +40 相对湿度95% 不凝露
|
|
外形尺寸
|
400mm×310mm×115mm
|
|
安装孔距
|
200mm
|
四、GST-DY-100A型智能网络电源箱的结构特征与工作原理

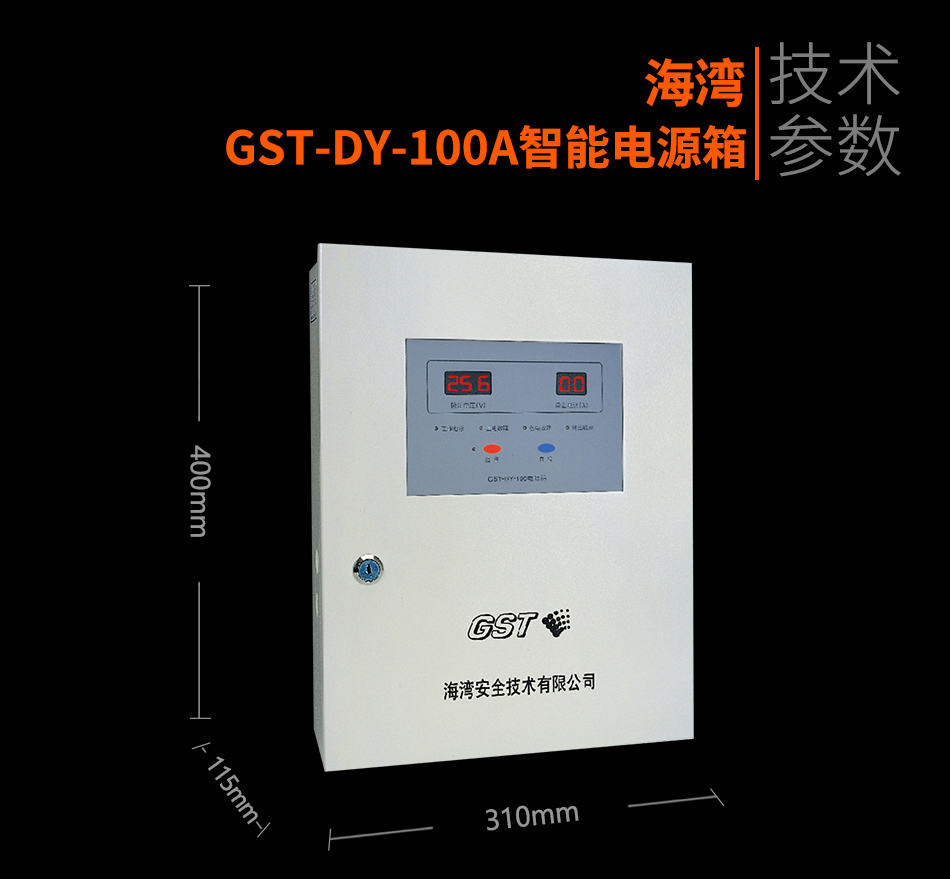

1、电源箱外形尺寸如图1所示：

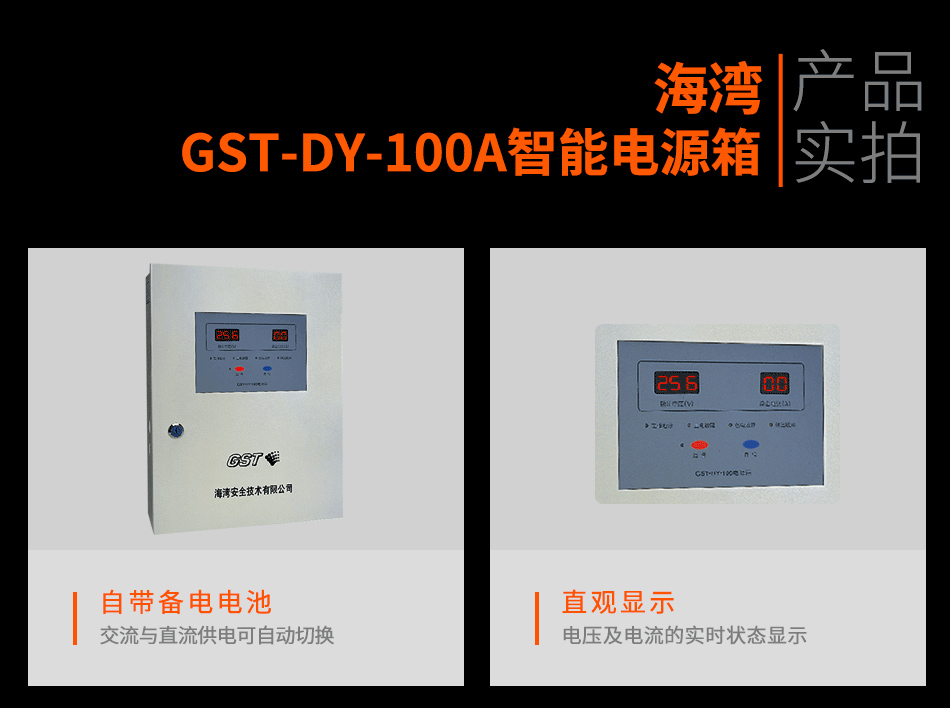

2、电源箱面板结构示意图见图2：
3、内部结构示意图见图3：
4 、内部接线示意图见图4：
五、GST-DY-100A型智能网络电源箱的安装
1、电源箱采用壁挂式安装
2、在需安装电源箱的墙壁相应位置处打两个φ14的孔要求两孔中心距离为200mm
3、将M10的膨胀螺钉从电源箱的安装挂孔穿出将电源箱固定在墙上的孔内
4、连线将由墙内接线盒里引出的导线分别按照如下的端子说明连接
5、外接端子
a、外接端子示意图见图5
b、外接端子说明
LPGN交流220V电源端子
GNDBAT+备电输入端子
GND+24VDC24V输出端子
Z1Z2无极性总线输出端子
6、检查安装是否牢固。
