一、GST-TS-100B概述
GST-TS-100B总线制固定式消防电话分机是为消防专用而设计开发的总线制通讯设备，通过它可迅速实现对火灾的人工确认，并可及时掌握火灾现场情况及进行其它必要的通信联络，便于指挥灭火及恢复工作。
二、GST-TS-100B特点
1.采用专用电话芯片，工作可靠，通话声音清晰，使用方便灵活。

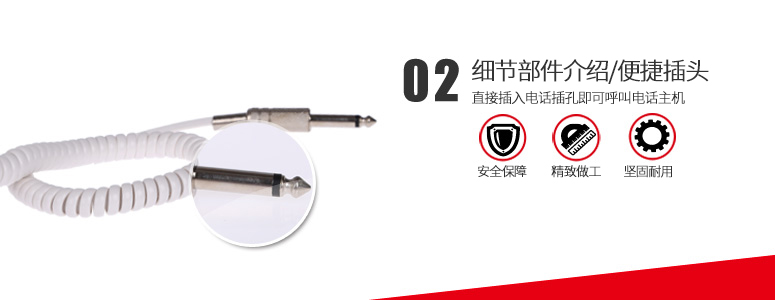

2.手提式电话分机可直接插入电话插座呼叫电话主机。
3.电话主机可通过控制器所接的相应输入/输出模块（55000-818GST）呼叫固定式电话分机，固定式电话分机摘机即呼叫电话主机，电话主机振铃直至电话主机摘机。
三、GST-TS-100B技术特性
|
工作电压
|
DC24V
允许范围：DC20V~DC28V
|
|
工作电流
|
通话时电流约为25mA
|
|
线制
|
无极性二总线制
|
|
使用环境
|
温 度：－10℃～＋50℃
相对湿度≤95%，不凝露
|
|
外形尺寸
|
手提式电话分机为：200mm×50mm×38.3mm
固定式电话分机为：206mm×56mm×51.5mm
|
|
执行标准
|
Q/GST 28-2005
|
四、GST-TS-100B结构特征与工作原理

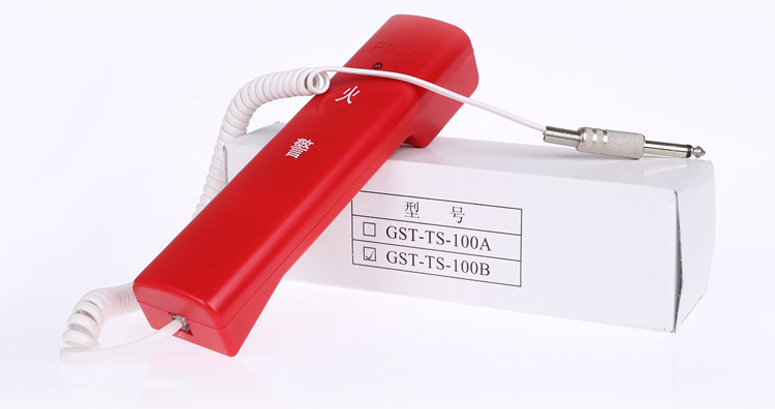

1.手提式电话分机外形示意图如图1所示。
.png)
2.工作原理
手提式电话分机插入与电话主机相连的电话插座或固定式电话分机摘机，电话主机即可检测到有电话分机的呼叫，电话主机振铃，电话主机通话器摘机后，即可与电话分机通话。音频信号通过专用电话芯片放大后，传至扬声器与电话总线，实现电话主机与电话分机的通讯。
