1.JB-QB-HX510可燃气体报警控制器是依照《GB16808-2008可燃气体报警控制器》设计和生产的产品，与可燃气体探测器相连接，用于可燃气体的检测与报警。
2.JB-QB-HX510可燃气体报警控制器为二总线结构，每台控制器有一个回路单元，每个回路单元可挂接8、16、32、64、96、127、252、504只可燃气体探测器及16个控制模块，实现保护区域内的报警功能。
3.JB-QB-HX510可燃气体报警控制器可通过RS485或RS232总线连接图形显示终端，组成报警和显示一体的综合性报警系统，方便查看与控制。
二、JB-QB-HX510可燃气体报警控制器功能特点
1.大屏幕、全中文液晶显示：以128X64像素的LCD作为显示器件，内置二级中文字库，可以详细的显示报警点总数、地址、名称，时间等信息。
2.良好的人机界面：所有编程操作均采用菜单化，全中文显示。可方便的在进行信息查询、回路配置、中文名称输入、系统自检等功能。
3.方便的信息查询及打印：通过编程界面，可以方便的进行报警和故障等信息的查询，配置独立式打印机，可进行自动和手动打印。
4.准确、详实的历史事件记录：系统可以自动记录报警信息及发生的时间，并且不能被修改、删除，掉电不遗失，最多可记录999条信息。
5.PC编程和图形显示终端：通过设备的RS232接口与PC机相连，就可以在PC机上对设备进行回路配置、中文名称输入、系统升级等功能。
三、JB-QB-HX510可燃气体报警控制器技术参数
|
型号
|
JB-QB-HX510
|
|
名称
|
可燃气体报警控制器
|
|
品牌
|
鸿真电子、鸿消电子
|
|
主电源
|
AC220V±10%，50Hz
|
|
备电
|
DC24V/3.3Ah
|
|
工作方式
|
总线制
|
|
最大负载容量
|
8~504只探测器，16个控制模块
|
|
控制输出
|
两组无源常开触点,触点容量：2A 120VAC，2A/24VDC
|
|
环境温度
|
0 ~ 40℃
|
|
相对湿度
|
≦95%（40℃）
|
|
外形尺寸
|
500mmX350mmX105mm
|
四、JB-QB-HX510可燃气体报警控制器安装及使用前注意事项
壁挂式安装，参照机箱后部，按四个挂孔的尺寸位置在墙上安装四个膨胀螺栓，再把设备安装在它们上面，用螺母固定好。

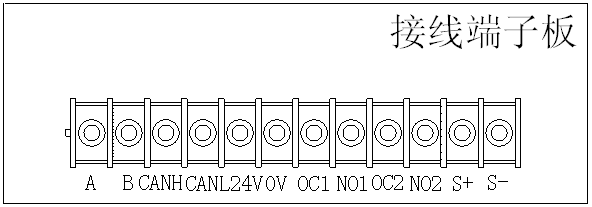

A、B：RS485通信端子；
CANL、CANH：CAN通信端子；
24V、0V：24V电源输出端；
OC1、NO1，OC2、NO2：两组控制输出端子，OC：中间NO：常开；
S+、S-：回路信号线正极和负极。
电源投入时注意事项：
1.检查外线是否松动，或有无短路。
2.检查备用电源（蓄电池）是否正确连线。
3.检查机箱内端子配线是否按照所附接线图接线。
4.检查机箱内电路板，连接线有无松动或脱落。
