一、HD100M智能输入模块说明
HD100M输入模块是一个智能可编址模块，模块可监视一路无源开关量信号输入的正常、开路、短路状态。模块具有锁存功能，锁存功能可探测和保存监视电路中发生的瞬间事件。
红色LED指示灯能够显示模块的工作状态，正常监视状态通信时指示灯闪烁。输入端短路时，模块指示灯常亮。
二、HD100M智能输入模块参数
|
外形尺寸
|
90mm长x86mm宽x35mm高
|
|
重量
|
约95g(含底座）
|
|
工作温度范围
|
-10℃～55℃
|
|
工作湿度范围
|
5%～95%RH相对湿度，无凝结
|
|
电压范围
|
15～32VDC
|
|
平均监控电流
|
430μA@24VDC（持续通讯，每5秒响应一次并闪亮LED)
|
|
最大报警电流
|
1.8mA@24VDC（LED亮，输入短路）
|
|
终端电阻
|
47K
|
|
最大监视回路线阻
|
1K
|
|
软件版本
|
A
|
|
执行标准
|
GB16806-2006
|

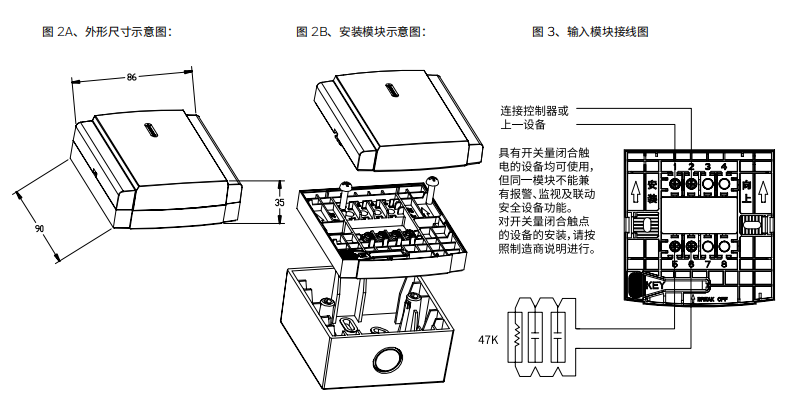

三、HD100M智能输入模块外形尺寸、安装示意图、接线图
